Tablou electric pentru apartament: câte module îți trebuie și cum distribui circuitele

Un tablou electric pentru apartament ales prea mic te lasă fără loc exact când adaugi plita sau aerul condiționat. Șina se umple, clemele de nul nu mai au poziții libere, iar protecția diferențială ajunge împărțită greșit între circuite.

Cauza e aproape mereu aceeași: cofretul se alege după nișa din perete și după preț, nu după numărul de circuite pe care le ai acum și pe care le vei adăuga în următorii ani. Ce trebuie să conțină, de fapt, un tablou electric bine gândit se vede mai clar dacă pornești de la calcul, nu de la produsul din magazin.

Cum calculezi modulele pentru un tablou electric pentru apartament

Spațiul dintr-un cofret se măsoară în module DIN de 17,5 mm, montate pe șină DIN de 35 mm. Fiecare aparat ocupă un număr fix:

• Întreruptor general bipolar — 2 module

• Diferențial bipolar de 30 mA — 2 module pentru fiecare grup

• Siguranță automată unipolară — 1 modul pe circuit

Clemele de nul și de protecție nu ocupă module pe șină, dar au nevoie de spațiu fizic în cofret, iar acesta se subestimează des.

Pentru apartamentul fără plită: două circuite de iluminat, trei de prize generale pentru living, dormitor și hol, unul pentru bucătărie, unul pentru baie, unul pentru mașina de spălat — opt circuite. Calculul: 2 module general, 4 pentru cele două diferențiale, 8 pentru siguranțele automate, total 14. Cu rezervă, 17-18 module, deci un tablou de 24 lasă spațiu pentru extinderi.

Un tablou de 12 module intră doar la dotări minime, fără nicio rezervă. Practic, la primul circuit nou rămâi fără loc.

Ce se schimbă la casă față de apartament

Casa nu e doar un apartament cu mai multe camere. Diferența reală vine din numărul de circuite dedicate și din distanțele mai mari până la consumatori.

O casă are de regulă circuite suplimentare pe care un apartament nu le are: boiler electric separat de bucătărie, iluminat exterior pe circuit propriu, uneori pompă de circulație sau centrală termică pe alimentare dedicată. Asta ridică numărul de circuite la 11-12, iar modulele calculate ajung la 19-20, cu rezervă 23-26 — motiv pentru care la casă tabloul de 36 de module e alegerea uzuală, nu una de precauție excesivă.

La distanțe mai mari de cablu, căderea de tensiune pe circuitele îndepărtate poate cere secțiune mai mare de conductor, verificată separat de electrician — calculul de module de mai sus nu înlocuiește dimensionarea electrică propriu-zisă.

Cum distribui circuitele pe grupuri

Împărțirea corectă separă iluminatul de prize și izolează consumatorii de putere sau zonele umede.

Pe primul diferențial de 30 mA pui circuitele de iluminat, uzual pe siguranțe cu curbă B de 10 A — corpurile de iluminat din circuitul respectiv contează la dimensionare, mai ales cele cu driver — împreună cu prizele generale din living, dormitor și hol, uzual pe curbă B de 16 A. Rațiunea e simplă: dacă un aparat cu izolație defectă declanșează protecția, nu rămâi fără lumină în tot apartamentul.

Pe al doilea diferențial pui prizele din bucătărie și baie, plus circuitele dedicate. Aici apar echipamentele cu vârf de curent la pornire, unde se folosește curbă C în loc de B.

Circuitele dedicate care merită separate: plita, mașina de spălat și boilerul electric. Fiecare cu protecție proprie, dimensionată după puterea reală a aparatului.

Amperajele și curbele de mai sus sunt valori uzuale în instalațiile rezidențiale. Dimensionarea finală se face de un electrician autorizat, în funcție de puterea reală a consumatorilor și de secțiunea cablurilor existente.

Ce verifici la cofret

Dincolo de numărul de module, câteva detalii constructive decid cât de ușor lucrezi în tablou peste doi ani.

Conformitatea cu IEC 61439-3 acoperă cerințele pentru tablourile manevrate de persoane fără pregătire tehnică. Gradul de protecție IP30 e uzual pentru interior uscat; IP40 protejează mai bine contra prafului dacă tabloul e într-o zonă expusă.

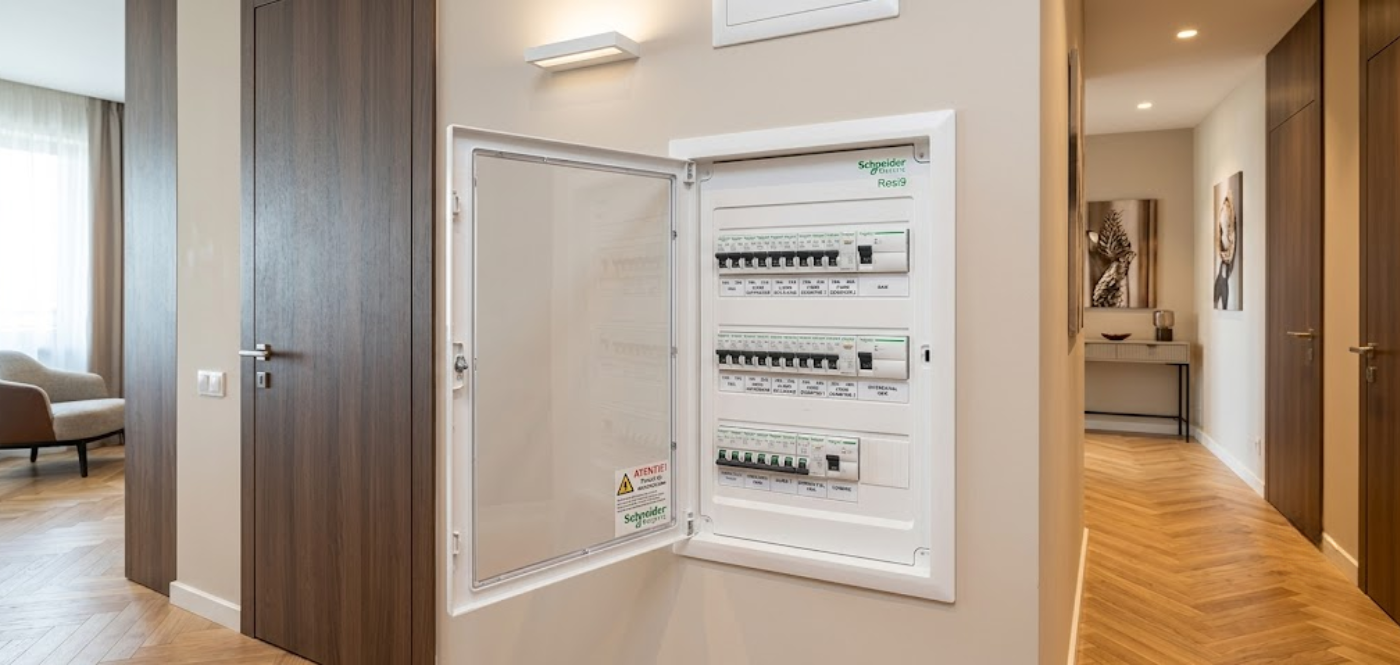

Montajul încastrat arată curat în hol sau living, dar cere loc în perete. Cel aparent rezolvă renovările fără spargere și spațiile tehnice.

Verifică blocurile de cleme de nul și de protecție: numerotate și generoase ca număr de poziții, reduc erorile la extinderi. Iar o structură pe două rânduri de câte 12 module face cablarea mai curată decât una pe un singur rând de 24.

Cofretele din cofrete și tablouri modulare de 12, 24 și 36 de module de pe eOrion au numărul de module și standardul aplicabil trecute în fișa tehnică, deci poți confirma dimensionarea înainte de comandă.

Componentele pe care nu le uiți la calcul

Numărul de module e doar jumătate din poveste. Restul componentelor obligatorii dintr-un tablou - componentele care nu lipsesc dintr-un tablou electric - decid dacă instalația e completă, nu doar dacă circuitele au protecție. Iar bara de protecție de care depinde totul se leagă direct la priza de pământ - împământarea corectă a tabloului electric are reguli proprii, separate de calculul de module.

Greșeli frecvente

• Alegerea după nișă, nu după circuite. Un cofret de 12 module care încape perfect în perete devine insuficient la primul aparat nou.

• Un singur diferențial pe tot apartamentul. O declanșare te lasă fără alimentare peste tot. Minimum două grupuri.

• Neutre amestecate între grupuri. Produce declanșări false și e periculos. Fiecare diferențial are propria bară de nul și propriile circuite.

• Curbe alese greșit. Curbă C pe iluminat fără motiv, sau curbă B pe un consumator cu vârf mare de pornire. Ghidul complet de alegere a siguranțelor automate și diferențiale detaliază fiecare tip.

• Spațiu insuficient pentru cleme. Conductoarele forțate produc dezordine și contacte slabe.

Întrebări frecvente

Ce rezervă de module las în tablou?

Între 20 și 30% peste necesarul calculat. Acoperă un circuit dedicat nou sau un diferențial suplimentar și face cablarea mai aerisită.

Câte circuite are, în practică, un apartament cu două camere?

De regulă între șapte și nouă: două de iluminat, trei sau patru de prize generale, unul pentru bucătărie, unul pentru baie și unul sau două dedicate. Numărul exact depinde de dotări.

Câte circuite are, în practică, o casă?

Între unsprezece și paisprezece, în funcție de suprafață și dotări — se adaugă boiler separat, iluminat exterior și, uneori, centrala termică pe circuit propriu.

Ce diferențial aleg?

Pentru locuință, 30 mA este valoarea standard pentru protecția la curenți de scurgere. Împarte circuitele pe cel puțin două diferențiale.

Când folosesc curbă B și când curbă C?

Curbă B pentru iluminat și prize generale. Curbă C pentru consumatori cu vârf de curent la pornire. Alegerea se corelează cu caracteristicile reale ale aparatului.

Un tablou echipat din fabrică e o alegere bună?

Poate fi, dacă aparatajul inclus corespunde numărului și tipului tău de circuite. Verifică dimensionarea pe module și dacă mai rămâne loc pe șină pentru extinderi.

12, 24 sau 36 de module?

Douăsprezece abia acoperă dotări minime. Douăzeci și patru sunt echilibrate pentru un apartament cu două camere și lasă rezervă. Treizeci și șase, dacă ai multe circuite dedicate, dacă e vorba de o casă, sau dacă anticipezi extinderi.

Încastrat sau aparent?

Încastrat pentru aspect curat în spațiile locuite, aparent pentru renovări fără zidărie. În ambele cazuri verifică gradul de protecție și conformitatea cu IEC 61439-3.

Numără circuitele existente și adaugă rezerva de 20-30%, apoi filtrează cofretele de pe eOrion.ro după număr de module, tip de montaj și grad de protecție — selecția se restrânge singură la variantele care mai rezistă la prima extindere.
