Siguranțe automate & diferențiale – ghid tehnic eOrion pentru protecția corectă a instalației

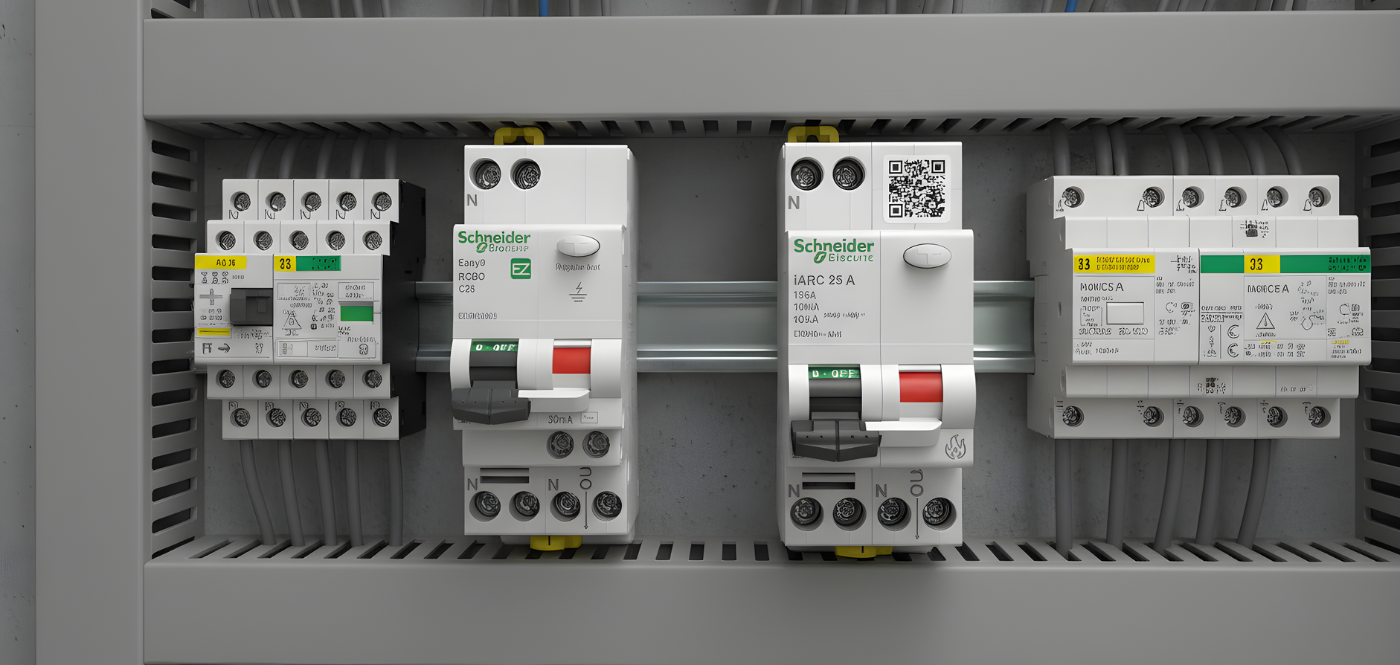

Într-un tablou electric modern, siguranțele automate și diferențiale nu sunt doar „niște aparate care sar când e problemă”, ci un sistem coordonat care gestionează două riscuri distincte:

• suprasarcină / scurtcircuit – risc pentru cabluri și echipamente;
• curent rezidual (defect spre pământ) – risc de electrocutare și incendiu.

De aceea, un tablou proiectat corect folosește două familii de aparate, fiecare cu rol clar:

• Siguranțe automate – protejează circuitul la supracurent (termic) și scurtcircuit (magnetic);
• Siguranțe diferențiale – protejează la curenți de defect spre pământ; sunt critice pentru siguranța oamenilor și prevenția incendiilor.

Dacă selecția și coordonarea acestor siguranțe automate și diferențiale sunt făcute corect, instalația devine stabilă, selectivă și sigură. Dacă sunt alese la întâmplare, apar declanșări false sau, mai grav, zone rămase insuficient protejate.

1) Siguranța automată (MCB): ce protejează și cum funcționează

O siguranță automată (MCB) întrerupe circuitul în două situații:

• Suprasarcină – curent mai mare decât cel admis pe o perioadă de timp (declanșare termică);
• Scurtcircuit – creștere bruscă, foarte mare a curentului (declanșare magnetică).

Asta înseamnă că un MCB protejează cablul și circuitul. Nu este o protecție directă pentru persoane – aici intervin siguranțele diferențiale.

Într-un tablou corect dimensionat, siguranțele automate și diferențiale lucrează împreună: MCB pentru curenți de suprasarcină/scurtcircuit, RCD pentru curenți de scurgere spre pământ.

2) Diferențiala (RCD): ce protejează și de ce e obligatorie

Un RCD (diferențial) măsoară curentul pe fază și pe nul. În regim normal, ele sunt egale; dacă apare o diferență (curentul „scapă” către pământ), aparatul declanșează la pragul setat (IΔn).

Protejează în special la:

• atingere indirectă (carcase metalice sub tensiune);
• defecte de izolație;
• riscuri de incendiu din curenți de scurgere.

În instalațiile moderne, siguranțele diferențiale sunt obligatorii pe circuite de prize și zone accesibile. Practic, nu există proiect serios fără combinație de siguranțe automate și diferențiale dimensionate corect.

3) RCCB vs RCBO – alegerea arhitecturii corecte

Când intri în detaliu, vei întâlni două tipuri principale de siguranțe diferențiale:

• RCCB (RCD simplu):

  • oferă doar protecție diferențială;
  • are nevoie de MCB separat pentru supracurent.

• RCBO:

  • combină într-un singur aparat protecția MCB + RCD pe un circuit;
  • protejează la suprasarcină, scurtcircuit și curent rezidual.

  Implicație practică: RCBO-urile izolează defectele pe circuit și cresc continuitatea alimentării; RCCB-urile sunt eficiente pentru grupuri de circuite când proiectarea este simplă.

În tablourile moderne, o arhitectură mixtă de siguranțe automate și diferențiale (RCCB + MCB + RCBO pe circuite critice) oferă cel mai bun raport cost / continuitate.

4) Cum alegi corect MCB-urile (parametrii care contează)

4.1 Curentul nominal (In)

Se alege după circuit și secțiunea cablului, nu după „aparatul pe care îl bagi azi în priză”. Practic, cablul dictează siguranța, nu consumatorul.

4.2 Curba de declanșare (B / C / D)

Curba spune cât de tolerantă este siguranța automată la curenți de pornire (inrush):

• Curba B: declanșare instantanee la ~3–5 × In; uzual rezidențial, sarcini cu inrush mic (iluminat, prize uzuale).
• Curba C: ~5–10 × In; pentru sarcini inductive / motoare, compresoare, HVAC.
• Curba D: ~10–20 × In; aplicații industriale, vârfuri foarte mari de curent.

4.3 Puterea de rupere (Icn/Icu, kA)

Este curentul maxim de scurtcircuit pe care MCB-ul îl poate întrerupe în siguranță.

• în rezidențial, 6 kA este comun;
• 10 kA se alege acolo unde nivelul de scurt estimat este mai mare sau proiectul o cere.

4.4 Numărul de poli

• monofazat: 1P, 1P+N / 2P;
• trifazat: 3P, 3P+N / 4P.

Alegerea ține de tipul rețelei și de modul de întrerupere cerut în proiect. În oferta de siguranțe automate eOrion vei găsi variante pe diverse curbe, poli și puteri de rupere, tocmai pentru a acoperi aceste configurații.

5) Cum alegi corect RCD-urile (siguranțe diferențiale)

5.1 Sensibilitatea IΔn (mA)

• 30 mA: protecție persoane – standard pentru prize și circuite accesibile;
• 100–300 mA: protecție la incendiu / diferențiale de intrare, adesea cu selectivitate.

5.2 Tipul diferențialei (AC / A / F / B)

Aici siguranțele diferențiale fac diferența reală în instalațiile moderne:

• Tip AC: detectează doar curent rezidual AC sinusoidal; poate fi insuficient la echipamente electronice moderne;
• Tip A: detectează AC + DC pulsatoriu (redresoare, surse în comutație); este recomandarea de bază în instalații moderne;
• Tip F: pentru sarcini cu frecvențe mixte / invertoare monofazate (până la ~1 kHz);
• Tip B: detectează inclusiv DC „smooth”; cerut pentru PV, stații EV, VSD/drive-uri, anumite pompe de căldură etc.

5.3 Selectivitatea (Tip S)

RCD-urile selective (Tip S) au o întârziere controlată, pentru ca RCD-urile din aval să declanșeze primele. Sunt utile pe intrarea tabloului când ai mai multe siguranțe diferențiale în serie.

În gama de siguranțe diferențiale eOrion vei găsi tipuri AC/A/F/B și soluții pentru intrare selectivă, astfel încât siguranțele automate și diferențiale să fie coordonate corect.

6) Mini-scenarii tehnice – pattern-uri de proiectare tablou

Pattern 1 – Circuite uzuale rezidențiale (iluminat / prize)

• MCB: curba B;
• RCD: Tip A, 30 mA pe prize / zone accesibile;
• Arhitectură: RCCB pe grupuri + MCB pe circuite sau RCBO pe circuite critice.

De ce: Curba B acoperă inrush mic; Tip A este compatibil cu electronicele uzuale din casă. Este combinația de bază de siguranțe automate și diferențiale pentru apartamente și case.

Pattern 2 – Circuite cu curenți de pornire (pompe, compresoare, HVAC)

• MCB: curba C;
• RCD/RCBO: Tip A 30 mA, iar la echipamente cu invertor monofazat – consideră Tip F.

De ce: Curba C evită declanșările la pornire; Tip A/F gestionează formele de undă specifice echipamentelor moderne.

Pattern 3 – Circuite cu electronice grele (PV, UPS, EV, pompe de căldură)

• MCB: curba C + rupere 6–10 kA conform PSC estimat;
• RCD/RCBO: Tip A ca minim, Tip F pentru invertoare monofazate, Tip B când producătorul cere sau apare DC rezidual „smooth”.

De ce: Unele echipamente pot „orbi” un Tip AC/A dacă apar curenți DC specifici – de aici necesarul Tip F/B în selecția de siguranțe diferențiale.

Pattern 4 – Tablou cu selectivitate pe intrare

• Pe intrare: RCD Tip S 100–300 mA;
• Pe zone: RCD/RCBO Tip A 30 mA; MCB aval: B/C în funcție de sarcini.

De ce: La defect local, declanșează RCD-urile de 30 mA din aval, iar diferențiala de intrare rămâne ridicată (selectivitate bună).

Pattern 5 – Continuitate maximă (rezidențial premium / comercial mic)

• RCBO dedicate pentru circuite critice (frigider, centrală, securitate, IT, iluminat principal);
• RCCB + MCB pentru circuite non-critice grupate.

De ce: Elimină scenariul „cade tot tabloul” la un defect punctual. O configurare inteligentă de siguranțe automate și diferențiale crește enorm confortul în utilizare.

7) Greșeli frecvente (și de ce apar)

Printre erorile des întâlnite atunci când se aleg siguranțe automate și diferențiale:

• In-ul ales după consumator, nu după cablu → protecție falsă;
• Curba B pe sarcini inductive → declanșări la pornire;
• Tip AC într-o instalație plină de electronice → protecție insuficientă la DC pulsatoriu;
• O singură diferențială pentru toată casa → selectivitate slabă, downtime mare;
• Fără RCD selectiv pe intrare într-un tablou complex → declanșări „în cascadă”.

Un tablou sigur nu se construiește cu aparate puse la întâmplare, ci cu o logică de protecție: MCB-uri corect alese pentru cabluri și sarcini + siguranțe diferențiale compatibile cu tipul de consumatori și cu selectivitate bine gândită.

FAQ – Întrebări frecvente despre siguranțe automate și diferențiale

1. Ce protejează o siguranță automată (MCB)?

MCB protejează circuitul și cablul la suprasarcină și scurtcircuit prin declanșare termică și magnetică.

2. Ce protejează o siguranță diferențială (RCD)?

RCD protejează la curenți reziduali spre pământ, reducând riscul de electrocutare și de incendiu.

3. Care e diferența între RCCB și RCBO?

RCCB oferă doar protecție diferențială și necesită MCB separat. RCBO combină protecția diferențială cu protecția la supracurent într-un singur aparat.

4. De ce Tip A este standardul recomandat în instalații moderne?

Pentru că detectează și curenți reziduali DC pulsatorii generați de echipamente electronice, unde Tip AC poate fi insuficient.

5. Când folosesc curba B și când curba C la MCB?

Curba B este pentru sarcini uzuale cu inrush mic (rezidențial). Curba C este pentru motoare/compresoare/HVAC cu curenți de pornire mai mari.

6. Ce sensibilitate IΔn se folosește uzual?

30 mA pentru protecția persoanelor; 100–300 mA pentru protecție incendiu și diferențiale selective de intrare.

7. Ce este diferențiala selectivă (Tip S)?

Este o diferențială cu întârziere controlată, montată amonte, care permite diferențialelor din aval să declanșeze primele.

8. De ce sunt recomandate RCBO pe circuite dedicate?

Pentru că defectul rămâne local pe circuit și nu întrerupe alte zone ale instalației.

Concluzie – de ce contează un set corect de siguranțe automate și diferențiale

Un tablou sigur nu se construiește cu „siguranțe puse la întâmplare”, ci cu o strategie de protecție: siguranțe automate și diferențiale corect alese, coordonate între ele, adaptate tipului de cablu, sarcini și nivel de scurtcircuit. Asta înseamnă:

• mai puține declanșări false;
• protecție reală la defecte;
• continuitate bună în utilizare.

Pe eOrion găsești game complete de siguranțe automate și siguranțe diferențiale (MCB, RCCB, RCBO), pe curbe B/C/D, amperaje, kA și tipuri AC/A/F/B. Dacă ai configurația instalației (mono/trifazat), tipurile de consumatori și câteva date de bază despre tabloul existent sau proiectat, îți putem recomanda rapid schema corectă și echilibrată – ca să știi că instalația este protejată „ca la carte”.
